10インチラックではじめる自宅サーバ
コンパクトな10インチラックの自宅サーバを構築しました。ラック内にRouter, L2 Switch, Worker Node x 3を設置してKubernetes, MetalLB(BGP), Cephなどを設定しました。mini pcで構築しているので非常に静音性能が高いです。また、ラック全体の消費電力はアイドル時に約50W、高負荷時に約106Wとなり低消費電力な環境が構築できたと思います。
10インチラックとは
一般的な19インチではなく10インチサイズの小型なラックです。省スペースでどこにでもおける点や必要に応じて簡単に移動することができるのが大きな特徴です。
海外の r/minilab, r/homelab でちらほら10インチラックを構築している事例が見られます。例えば次のように3Dプリンタなどを活用して構築されたものが紹介されています。
I was told to post my 10-inch rack here
byu/Mauker_ inminilab
他にも次のように販売されているものがあります。

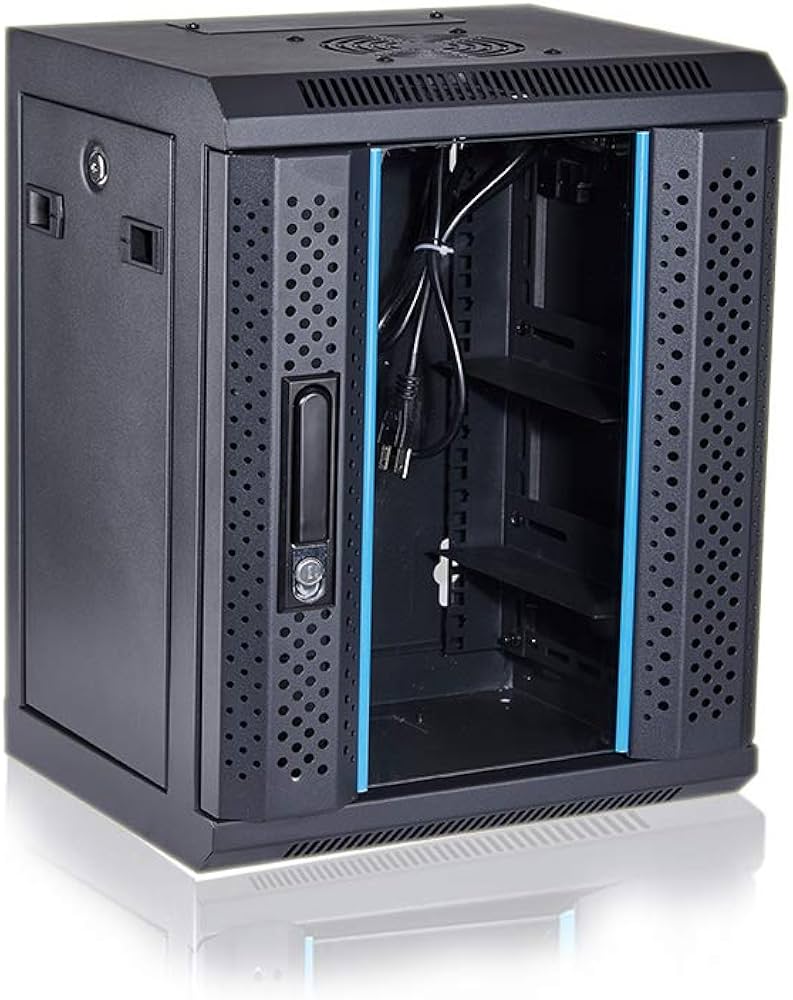

KENUCO SOHO Mini 10'' Rack
DeskPi RackMate T1（今回購入したもの）
作成した自宅サーバ
作成した10インチラックの自宅サーバはこちらです。
1-3Uにmini pcのWorker Nodeを3台、4Uにmini pcのACアダプタ, 5Uにパッチパネル, 6UにL2 Switch, 7-8UにRouterを設置した構成です。 Worker NodeにはUbuntu 24.04 LTSを入れて、2つNICがついているのでbond balance-albとして冗長化・負荷分散しています。 RouterはSFP+ x 2を搭載したmini pcにvyosで構築しています。
背面はこちらになります。
下部に電源タップを設置してラック内の機器の電源はここから供給しています。
構築にかかった内訳を次の表にまとめました。 合計226,226円かかりました。
| 製品 | 金額(円) |
|---|---|
| DeskPi RackMate T1 | 23,999 |
| DeskPi Rackmate Accessories Network Patch Panel x 2 | 5,798 |
| DeskPi RackMate Accessories Rack Shell x 2 | 4,798 |
| TOPTON 13th Gen Firewall Mini PC Intel i5 1335U 2*10G SFP Proxmox Host(N100 16GB DDR5 512GB NVMe) | 55,725 |
| XikeStor SKS3200M-8GPY1XF | 8,499 |
| GMKtec NucBox M5(16GB+512GB) x 3 | 119,994 |
| CAT6 0.75m x 10 | 2,059 |
| CAT6 0.2m x 10 | 1,759 |
| 10G SFP DAC 0.25m | 1,759 |
| 電源タップ | 1,836 |
| 合計 | 226,226 |
Kubernetes, MetalLB(BGP), Cephの設定
次のようにKubernetes, MetalLB(BGP), Cephを設定しました。
Kubernetes
microk8s cluster作成
https://microk8s.io/docs/clustering
# 各ノードnucbox-m5-0[1-3]でmicrok8sをインストール sudo snap install microk8s --classic --channel=1.31 # nucbox-m5-01をメインとしてノード追加 microk8s add-node # nucbox-m5-0[2-3]でjoin microk8s join xxxxxxxxxxxxxxxxxxxxxxxxxxxx
MetalLB(BGP)
vyosのBGP設定
set interfaces ethernet eth1 address '10.0.0.1/24' set protocols bgp address-family ipv4-unicast redistribute connected set protocols bgp neighbor 10.0.0.11 address-family ipv4-unicast nexthop-self set protocols bgp neighbor 10.0.0.11 remote-as '65002' set protocols bgp neighbor 10.0.0.12 address-family ipv4-unicast nexthop-self set protocols bgp neighbor 10.0.0.12 remote-as '65002' set protocols bgp neighbor 10.0.0.13 address-family ipv4-unicast nexthop-self set protocols bgp neighbor 10.0.0.13 remote-as '65002' set protocols bgp system-as '65001'
MetalLB Addonを有効化
https://microk8s.io/docs/addon-metallb
# microk8sのMetalLB AddonはデフォルトでL2 modeで有効化されるため、一時的にIPアドレスプールを設定する microk8s enable metallb:10.0.0.250-10.0.0.254
MetalLBのBGPを設定 microk8s kubectl apply -f metallb-bgp.yaml
metallb-bgp.yaml
apiVersion: metallb.io/v1beta2 kind: BGPPeer metadata: name: bgp-peer namespace: metallb-system spec: myASN: 65002 peerASN: 65001 peerAddress: 10.0.0.1 --- apiVersion: metallb.io/v1beta1 kind: IPAddressPool metadata: name: bgp-pool namespace: metallb-system spec: addresses: - 10.0.2.0/24 --- apiVersion: metallb.io/v1beta1 kind: BGPAdvertisement metadata: name: bgp-advertisement namespace: metallb-system spec: ipAddressPools: - bgp-pool
試しにMetalLBのsampleとしてnginxを作成します。
type: LoadBalancer としてnginxを設定 microk8s kubectl apply -f nginx.yaml
nginx.yaml
apiVersion: apps/v1 kind: Deployment metadata: name: nginx spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx ports: - name: http containerPort: 80 --- apiVersion: v1 kind: Service metadata: name: nginx annotations: metallb.universe.tf/address-pool: bgp-pool spec: ports: - name: http port: 80 protocol: TCP targetPort: 80 selector: app: nginx type: LoadBalancer loadBalancerIP: 10.0.2.0 externalTrafficPolicy: Local
EXTERNAL-IPに10.0.2.0が設定され、各ノードにnginxがデプロイされていることが確認できます。
$ kubectl get svc nginx NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE nginx LoadBalancer 10.152.183.112 10.0.2.0 80:31670/TCP 68s $ kubectl get pod -o=wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES nginx-67f5cd97bd-c4dpb 1/1 Running 0 109s 10.1.2.211 nucbox-m5-02 <none> <none> nginx-67f5cd97bd-q9clz 1/1 Running 0 109s 10.1.41.151 nucbox-m5-01 <none> <none> nginx-67f5cd97bd-xc82d 1/1 Running 0 109s 10.1.162.205 nucbox-m5-03 <none> <none>
vyosからも10.0.2.0/32が経路広告されていることが分かります。
$ show ip bgp
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Network Next Hop Metric LocPrf Weight Path
*> 10.0.0.0/24 0.0.0.0 0 32768 ?
*> 10.0.1.0/24 0.0.0.0 0 32768 ?
*= 10.0.2.0/32 10.0.0.12 0 65002 i
*= 10.0.0.11 0 65002 i
*> 10.0.0.13 0 65002 i
Ceph
microcephでクラスタを設定
# 各ノードnucbox-m5-0[1-3]でmicrocephをインストール sudo snap install microceph # nucbox-m5-01でbootstrap sudo microceph cluster bootstrap --microceph-ip 10.0.1.11 # nucbox-m5-02でjoin sudo microceph cluster join --microceph-ip 10.0.1.12 xxxxxxxxxxxxxxxxxxxxxxxx # nucbox-m5-03でjoin sudo microceph cluster join --microceph-ip 10.0.1.13 xxxxxxxxxxxxxxxxxxxxxxxx # 各ノードnucbox-m5-0[1-3]でloop diskを追加する sudo microceph disk add loop,256G,1
各ノードでdiskが設定されていることが分かります。
$ sudo microceph disk list Disks configured in MicroCeph: +-----+--------------+------------------------------------------------------------+ | OSD | LOCATION | PATH | +-----+--------------+------------------------------------------------------------+ | 1 | nucbox-m5-01 | /var/snap/microceph/common/data/osd/ceph-1/osd-backing.img | +-----+--------------+------------------------------------------------------------+ | 2 | nucbox-m5-02 | /var/snap/microceph/common/data/osd/ceph-2/osd-backing.img | +-----+--------------+------------------------------------------------------------+ | 3 | nucbox-m5-03 | /var/snap/microceph/common/data/osd/ceph-3/osd-backing.img | +-----+--------------+------------------------------------------------------------+
Kubernetesで利用するためのrook-cephを有効化
https://microk8s.io/docs/addon-rook-ceph
sudo microk8s enable rook-ceph sudo microk8s connect-external-ceph
消費電力の計測

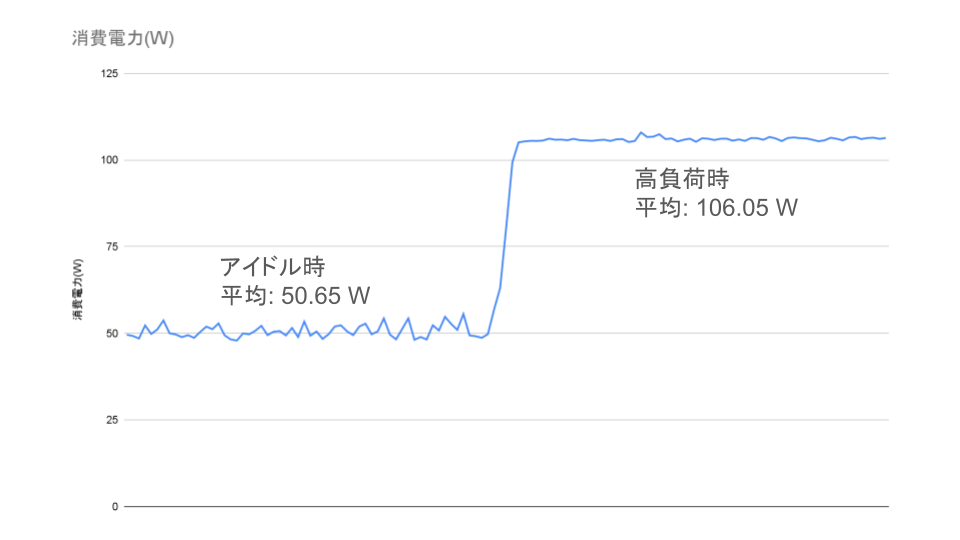

ラック下部に設置された電源タップにRS-BTWATTCH2を設置して、ラック全体の消費電力を計測します。
アイドル時とRouter, Worker Nodeにそれぞれstressコマンドで負荷をかけた結果がこちらです。
データの詳細はこちらを参照してください。
所感
